Usinage du NANOFLEX® : tolérances, stratégies et traçabilité
Le NANOFLEX® est un acier inoxydable à durcissement par précipitation (fabricant : Alleima), disponible uniquement en tôle, qui exige un traitement thermique de durcissement avant usinage. Axis 3D Meca maîtrise la chaîne complète — approvisionnement, traitement thermique, fraisage CNC 3 axes et électroérosion à fil — avec des tolérances de ±0,01 mm sur pièces durcies, pour les secteurs de la défense et de la mécanique de précision.
C’est un inox haute résistance conçu pour les applications où corrosion, résistance mécanique et ductilité doivent coexister sans compromis. C’est aussi l’un des matériaux les plus exigeants à usiner — et à approvisionner. Chez Axis 3D Meca, nous le travaillons au quotidien pour des pièces à enjeux — défense, industrie de haute précision, prototypes critiques.
Qu'est-ce que le NANOFLEX® ?
Le NANOFLEX® est un acier inoxydable développé par Alleima (ex-Sandvik Materials Technology). Sa composition chimique le place dans une catégorie à part :
| Élément | Teneur | Rôle |
|---|---|---|
| Carbone (C) | ≤ 0,02 % | Quasi-nul — ductilité maximale |
| Chrome (Cr) | 12 % | Résistance à la corrosion (supérieure à l’ASTM 304L) |
| Nickel (Ni) | 9 % | Ductilité et ténacité |
| Molybdène (Mo) | 4 % | Tenue mécanique et résistance aux piqûres |
| Cuivre (Cu) | 2,0 % | Durcissement structural |
| Titane (Ti) | 0,9 % | Durcissement par précipitation |
| Aluminium (Al) | 0,4 % | Durcissement par précipitation |
Caractéristiques physiques clés (source : fiche technique Alleima, maj. mai 2025) :
- Densité : 7,9 g/cm³
- Résistivité : 0,9 μΩ·m
- Coefficient de dilatation thermique : proche de celui de l’acier carbone — un avantage de conception par rapport aux inox austénitiques classiques
- Module d’élasticité : augmente de 15 à 20 × 10³ MPa après vieillissement
- Stabilité thermique : aucun ramollissement jusqu’à 450 °C
Applications typiques : composants mécaniques exigeant à la fois une haute résistance, une bonne résistance à la corrosion et une ductilité élevée — en particulier dans les secteurs de la défense, de l’instrumentation et de la mécanique de précision.
Pourquoi le NANOFLEX® est-il si difficile à usiner ?
Avant de parler de coupe, le NANOFLEX® impose deux contraintes majeures que beaucoup de sous-traitants ne maîtrisent pas :
1. Approvisionnement difficile
Le NANOFLEX® est un matériau de niche fabriqué par un seul producteur (Alleima). Il n’est pas disponible chez les distributeurs classiques, les délais d’approvisionnement sont longs et les quantités minimales de commande imposent une anticipation rigoureuse. Travailler ce matériau, c’est d’abord savoir le sourcer et le planifier.
2. Traitement thermique obligatoire AVANT usinage
Le NANOFLEX® doit subir un traitement thermique de durcissement (vieillissement) avant l’usinage et la découpe. C’est cette étape qui lui confère sa dureté et ses propriétés mécaniques finales. L’usinage intervient donc sur un matériau déjà durci — ce qui change radicalement les paramètres de coupe par rapport à un inox classique.

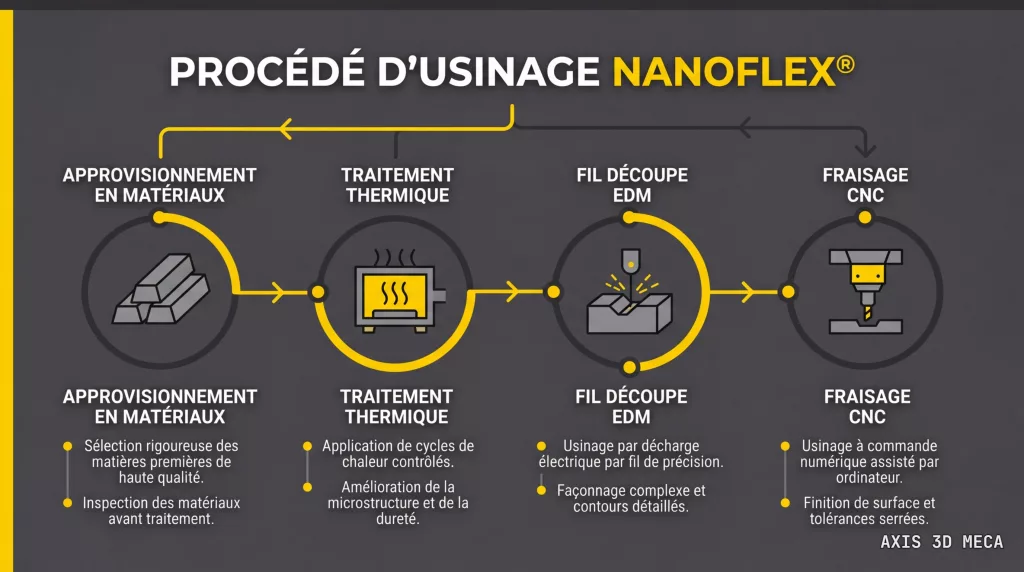

C’est ce qui rend l’expertise sur ce matériau rare : il faut maîtriser toute la chaîne — approvisionnement, traitement thermique, puis usinage d’un matériau durci.
Quels sont les défis de l'usinage du NANOFLEX® durci ?
Une fois traité thermiquement, le NANOFLEX® est un matériau dur et résistant. Son usinage impose des précautions spécifiques :
Gestion thermique — Le NANOFLEX® durci génère beaucoup de chaleur en coupe. La lubrification et les vitesses de coupe doivent être calibrées finement pour éviter tout échauffement excessif de la pièce.
Usure accélérée des outils — Le taux de chrome (12 %) et de molybdène (4 %) combiné à la dureté post-traitement accélère l’usure des plaquettes carbure. Sur nos centres de fraisage 3 axes, nous utilisons des outils revêtus spécifiques et adaptons les paramètres (avance, vitesse, profondeur de passe) au comportement réel du matériau.
Tolérances serrées sur tôle durcie — La matière première étant de la tôle durcie, le bridage et la planéité sont des enjeux critiques. Notre approche : analyser les risques géométriques dès la phase CAO. Chaque pièce taillée dans la tôle doit respecter des tolérances fonctionnelles strictes malgré les tensions internes du matériau.
Quels procédés d'usinage utiliser pour le NANOFLEX® ?
Chez Axis 3D Meca, deux procédés complémentaires interviennent :
| Procédé | Application NANOFLEX® |
|---|---|
| Fraisage CNC 3 axes | Usinage de pièces plates et prismatiques taillées dans la tôle — surfaces de référence, poches, alésages |
| Électroérosion à fil | Découpe de profils complexes et de géométries fines impossibles en fraisage — tolérances au centième |
L’électroérosion à fil est particulièrement pertinente sur le NANOFLEX® durci : pas de contrainte thermique transmise à la pièce, pas de déformation, et une précision de découpe en dessous de ±0,01 mm.
La combinaison fraisage + EDM fil couvre l’intégralité des géométries demandées par nos clients.
Comment assurer la traçabilité matière du NANOFLEX® en défense ?
Travailler le NANOFLEX® pour le secteur défense, ce n’est pas seulement une question de précision. C’est aussi une question de traçabilité matière complète :
- Certificat matière : chaque lot de tôle est documenté avec sa composition chimique exacte et ses propriétés mécaniques après traitement
- Traçabilité lot → pièce : chaque pièce finie est traçable jusqu’au certificat de coulée d’origine
- Contrôle intégré : la qualité est intégrée dès le choix des stratégies d’usinage et des reprises — pas uniquement en contrôle final
Pourquoi choisir Axis 3D Meca pour vos pièces en NANOFLEX® ?
- Maîtrise de la chaîne complète : approvisionnement, traitement thermique, usinage, contrôle
- Fraisage + EDM fil : la combinaison qui couvre toutes les géométries sur tôle durcie
- Prototype et petite série : nous intervenons dès la phase R&D
- Analyse de criticité dès réception de la CAO : on vous alerte sur les risques avant qu’ils ne deviennent des non-conformités
- Réactivité : devis sous 24h, échanges techniques directs avec le gérant
QUESTIONS FRÉQUENTES SUR L’USINAGE DU NANOFLEX®
Qui fabrique le NANOFLEX® ?
Le NANOFLEX® est un acier inoxydable à durcissement par précipitation fabriqué exclusivement par Alleima (anciennement Sandvik Materials Technology). Il n’est pas disponible chez les distributeurs classiques.
Sous quelle forme le NANOFLEX® est-il disponible ?
Le NANOFLEX® est disponible uniquement sous forme de tôle. L’usinage de pièces dans ce matériau se fait donc par fraisage CNC 3 axes et électroérosion à fil — pas de tournage.
Faut-il traiter thermiquement le NANOFLEX® avant usinage ?
Oui. Le NANOFLEX® doit subir un traitement thermique de durcissement (vieillissement) avant l’usinage. L’usinage intervient sur un matériau déjà durci, ce qui modifie radicalement les paramètres de coupe.
Quelle tolérance peut-on atteindre sur le NANOFLEX® ?
En électroérosion à fil, Axis 3D Meca atteint une précision de ±0,01 mm sur pièces en NANOFLEX® durci. En fraisage CNC 3 axes, les tolérances dépendent de la géométrie mais restent en dessous du centième.
Le NANOFLEX® résiste-t-il à la corrosion ?
Oui. Avec 12 % de chrome et 4 % de molybdène, le NANOFLEX® offre une résistance à la corrosion supérieure à l’ASTM 304L, tout en conservant une résistance mécanique bien supérieure.
Axis 3D Meca travaille-t-il le NANOFLEX® pour le secteur défense ?
Oui. Axis 3D Meca fournit des pièces en NANOFLEX® avec traçabilité matière complète (certificat de coulée → pièce finie), conformément aux exigences du secteur défense.
Vous avez un projet d’usinage en NANOFLEX® ? Parlons-en directement.
